Symbol ON / OFF

Symbol ON / OFF symbolizuje guzik, który należy nacisnąć, by zainicjować pracę urządzenia lub go wyłączyć. Pochodzi on od pierwotnej formy oznaczeń, które były umieszczane na włącznikach i wyłącznikach urządzeń elektrycznych. W przeszłości, guzyki były rozdzielone, a uruchamianie i wyłączanie inicjowane było przez dwa różne guziki. Włącznik był oznaczany cyfrą „1„, zaś wyłącznik - „0„. Wraz z rozwojem technicznym, przyciski połączono w jedno, podobnie zrobiono w ich symbolami, które połączono w zupełnie nowy znak. Jest to znak ustandaryzowany przez IEC (International Electrotechnical Commission), czyli Międzynarodową Komisję Elektrotechniczną - organizację opracowującą normy dla urządzeń elektrycznych na całym świecie.

Jak wygląda symbol ON / OFF?

Symbol ON / OFF jest połączeniem dwóch znaków: 0 oznaczającego brak działania urządzenia oraz 1, która oznacza uruchomienie urządzenia. To zapis zaczerpnięty z systemu binarnego, w którym zero odpowiada wartości „fałsz”, a jedynka „prawda”. Występuje w formie niedokończonego u góry kręgu, który przerwany jest pionową kreską. Występuje on zwykle na wszystkich urządzeniach elektronicznych typu AGD, RTV i innych. Najczęściej jednak występuje na komputerach, jest również popularnym symbolem wśród entuzjastów elektroniki. Często również wprowadzana jest zmiana koloru przy włączeniu urządzenia lub zaświecenie się wbudowanych diod, dzięki czemu użytkownik może rozpoznać, czy urządzenie w danym momencie pracuje, czy zostało wyłączone.

Symbole ON / OFF

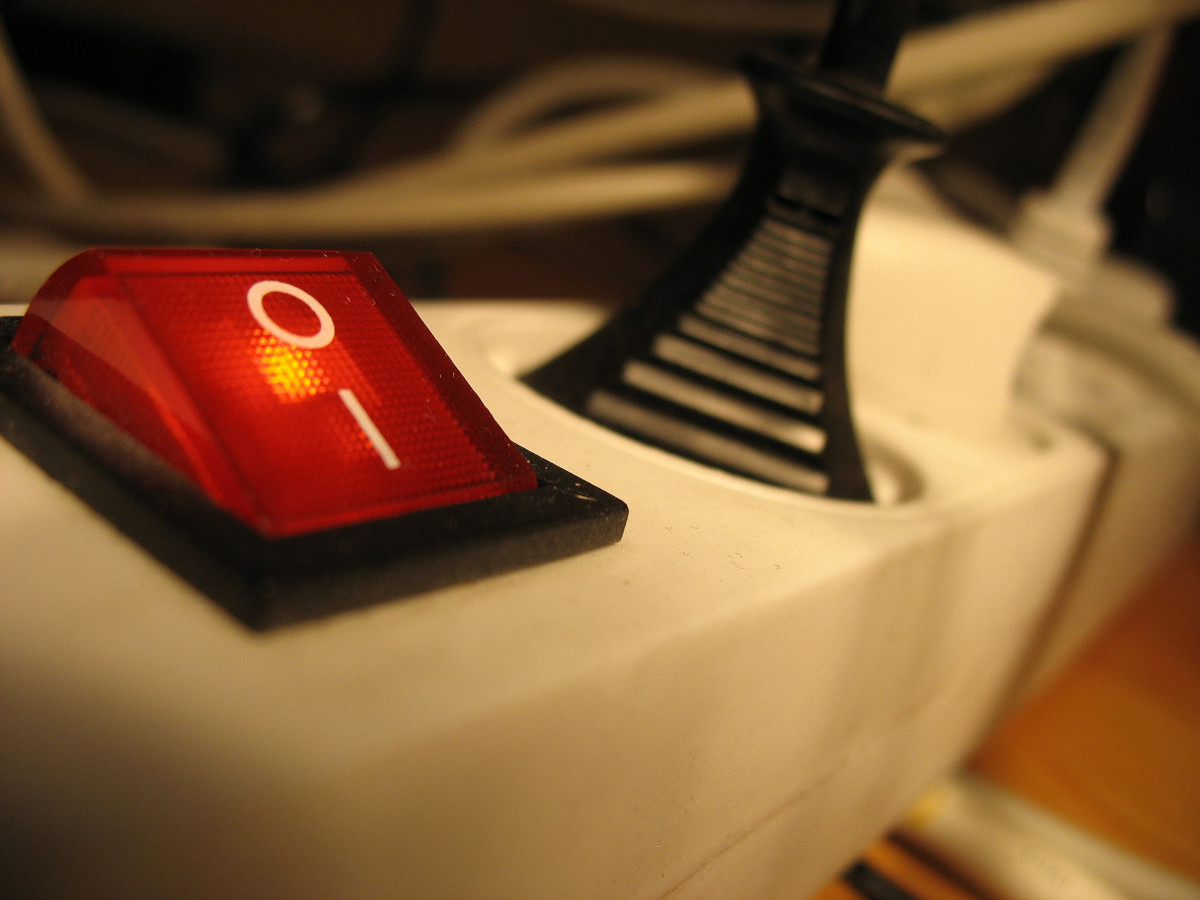

• Symbol włączenia zasilania (linia) - przedstawiany w formie linii, pojawiającej się na przycisku lub na jednym z końców przełącznika dwustabilnego. Wskazuje na stan pełnego zasilania urządzenia.
• Symbol wyłączenia zasilania (kółko) - symbol przedstawiany w formie kółka lub cyfry „0”, wskazuje, że użycie danego elementu sterującego spowoduje odłączenie zasilania od urządzenia i wyłączenie go.
• Symbol gotowości (linia w częściowo przerwanym okręgu) - wskazuje na stan uśpienia lub niskiego poboru mocy, przełącznik nie odłącza urządzenia całkowicie od zasilania, tylko przestawia je w stan czuwania.
• Symbol włączenia i wyłączenia zasilania (linia w okręgu) - służy do przełączenia urządzenia pomiędzy stanem włączenia i całkowitego wyłączenia.
• Półksiężyc - symbolizuje tryb uśpienia. Wprowadziła go organizacja IEEE w normie dotyczącej interfejsów zarządzania zasilaniem, jako czytelniejszy zamiennik symbolu gotowości.

Skąd wzięły się zero i jedynka?

Geneza tego znaku sięga czasów, gdy urządzenia elektryczne obsługiwano dwoma osobnymi przyciskami, a producenci z różnych krajów opisywali je we własnych językach.

Napisy typu „włącz” i „wyłącz” były niezrozumiałe poza krajem produkcji, co przy rosnącym handlu międzynarodowym stawało się problemem. Rozwiązaniem stało się sięgnięcie po system binarny, który jest niezależny od języka i intuicyjny dla inżynierów.

W zapisie binarnym jedynka oznacza stan aktywny, a zero - jego brak. Dokładnie tak działa też przełącznik: albo przewodzi prąd, albo nie. Trudno o bardziej naturalne dopasowanie symbolu do funkcji.

Gdy przyciski połączono w jeden, połączono też oznaczenia. Pionowa kreska została wpisana w okrąg, tworząc znak, który dziś widnieje na milionach urządzeń - od czajników po serwerownie.

Czy wyłączone urządzenie naprawdę jest wyłączone?

To pytanie ma znaczenie praktyczne, a odpowiedź kryje się w różnicy między dwoma podobnymi symbolami.

Kreska całkowicie przecinająca okrąg oznacza pełne odłączenie od zasilania. Urządzenie nie pobiera wówczas prądu i jest odcięte od sieci.

Kreska wchodząca w przerwany okrąg to jednak wyłącznie tryb czuwania. Sprzęt pozostaje pod napięciem, nasłuchuje sygnałów z pilota i podtrzymuje pamięć ustawień. To dlatego telewizor „wyłączony” pilotem nadal świeci diodą.

Różnica przekłada się na rachunki. Urządzenia pozostawione w trybie czuwania zużywają energię nieprzerwanie, a w skali gospodarstwa domowego może to oznaczać kilka procent rocznego zużycia prądu. Z tego powodu przepisy unijne od lat ograniczają dopuszczalny pobór mocy w tym stanie.

Praktyczny wniosek jest prosty: jeśli symbol na przycisku ma przerwany okrąg, urządzenie nadal pobiera prąd. Pełne odłączenie zapewnia dopiero wyjęcie wtyczki albo wyłącznik z symbolem pełnego okręgu przeciętego kreską.
